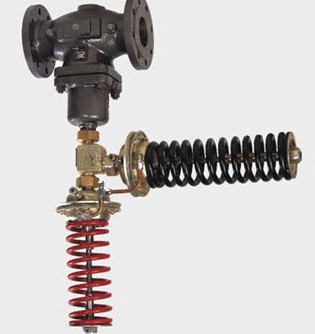

自力式壓力、差壓組合閥（壓力、差壓上升閥關）
自力式壓力、差壓組合閥主要應用于工藝過程控制中的壓力和差壓調節，可用于最高300℃的非腐蝕性的液體、氣體和蒸汽等介質，按優先動作原理工作，不能同時控制兩個參數。
型號： V230D01D03（硬密封） V231D01D03（軟密封）
控制閥主要技術參數
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數 Kvs
|
4
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
|
噪音衡量系數 Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
|
公稱壓力（MPa）
|
1.6；4.0
|
|
最高工作溫度（℃）
|
液體≤140；氣體≤80
|
|
硬密封
|
配隔離罐≤200
|
配隔離罐加長件≤300
|
|
配隔離罐和散熱片≤300
|
|
壓力平衡元件
|
波紋管
|
滾動膜片
|
|
法蘭標準
|
ANSI JIS DIN GB JB(特殊可按用戶提供)
|
|
閥體材質
|
鑄鐵；鑄鋼；鑄不銹鋼
|
|
閥芯材質
|
不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈
|
|
最高工作壓力
|
公稱壓力（注意△Pmx及工作壓力與工作溫度的關系）
|
執行器主要技術參數
|
有效面積（cm2）
|
32※
|
80※
|
250
|
630
|
|
壓力設定范圍（MPa）
|
0.8～1.6
|
0.1～0.6
|
0.015～0.15
|
0.005～0.035
|
|
0.3～1.2
|
0.05～0.3
|
0.01～0.07
|
|
允許上下膜室之間最大壓差（MPa）
|
3.0
|
0.25
|
0.4
|
0.15
|
|
材質
|
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
|
|
控制管線、接頭
|
銅管或鋼管10×1；卡套式接頭R1/4″
|
注：※DN150不能滿足該設定值
性能指標
|
控制精度
|
±8％
|
|
允許泄漏量
（在規定試驗條件下）
|
硬密封
|
4×10-4閥額定容量
|
|
軟密封
|
DN15～50
|
DN65～125
|
DN150
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
允許壓差
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
最大允許壓差
△P(MPa)
|
PN16
|
1.6
|
1.5
|
1.2
|
|
PN40
|
2.0
|
|
