產品中心

當前位置: 首頁 > 產品中心 > 調節閥

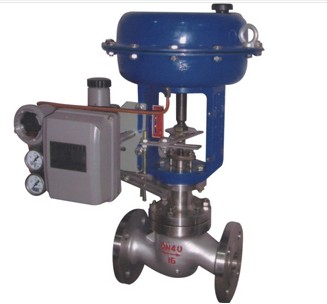

小型氣動薄膜套筒調節閥
產品型號 : ZJHP
產品系列 : 調節閥

ZJHP型氣動單座調節閥形小、體輕、高性能、大容量、是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件生產過程控制系統。ZJHP型氣動單座調節閥由氣動多彈簧薄執行機構和低流阻單座組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。本產品操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。

訂購產品

詳細介紹

型號：	ZJHP	口徑：
壓力：		材質：

【用途】
ZJHP型氣動單座調節閥形小、體輕、高性能、大容量、是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件生產過程控制系統。ZJHP型氣動單座調節閥由氣動多彈簧薄執行機構和低流阻單座組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。本產品操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。

【結構特點】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜　　　蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈　　　簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯　　　套：2Cr13
軟密封閥芯：增強聚四氟

【技術參數】

公稱通徑DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數Kv	單座	8	12	20	32	50	80	120	200	280	450	700	1100
	雙座	10	16	25	40	63	100	160	250	400	630	1000	1600	2700
額定行程L（mm）		16		25		40			60			100
膜片有效面積Ae（cm2）		280		400		600			1000			1600
公稱壓力PN（MPa）		1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
信號范圍Pr（KPa）		20～200、40～200、20～60、60～100、80～240
氣源壓力Ps（MPa）		0.14～0.4
允許泄漏量		Ⅳ級（單座）、Ⅲ級（雙座）
工作溫度t（℃）	常溫型	-20～200、-40～250、-60～250
	散熱型	-40～450、-60～450
	高溫型	450～650
	低溫型	-60～-100、-100～-200、-200～-250
