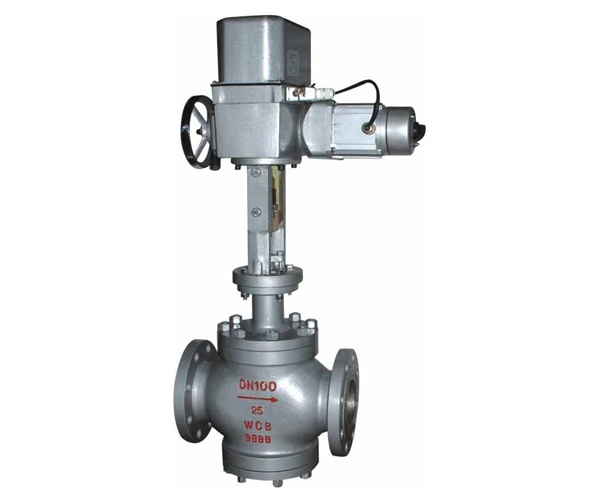

一、ZAZP電動單座調節閥產品概述
ZAZP電動單座調節閥是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的標準信號0-10或4-20mA.DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。
ZAZP電動單座調節閥按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。因而廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。
本廠生產的該系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN20-400。
二、ZAZP電動單座調節閥主要零部件材料表
|
零部名稱 |
材料 |
|||
|
閥體 |
WCB (ZG230-450) |
ZG1Cr18Ni9Ti (304) |
ZG1Cr18Ni12Mo2Ti (316) |
|
|
閥蓋 |
||||
|
閥芯 |
1Cr18Ni9Ti 或司鈦萊合金堆焊 |
1Cr18Ni9Ti 或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti 或司鈦萊合金堆焊 |
|
|
閥座 |
||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、不銹鋼波紋管 |
|||
|
墊片 |
增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片 |
|||
|
推桿、襯套 |
2Cr13 |
|||
|
適用 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高溫型 |
-30～+450℃ |
-40～+450℃ |
-40～+450℃ |
|
三、ZAZP電動單座調節閥主要技術參數表
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
額定流量 系數Kv |
單座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
|
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
執行器型號 |
DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410/510 |
DKZ-510 |
|||||||||
|
出軸推力Nm |
4000 |
4000 |
4000 |
6400 |
6400/16000 |
16000 |
|||||||||
|
全行程時間S |
8 |
12.5 |
20 |
32 |
48/37 |
62 |
|||||||||
|
電源電壓 |
AC220V 50Hz |
||||||||||||||
|
輸入信號范圍 |
Ⅲ型：4～20mA .DC、Ⅱ型：0～10mA .DC |
||||||||||||||
|
輸入阻抗 |
Ⅱ型：200Ω Ⅲ型：250Ω |
||||||||||||||
|
作用方式 |
電開式(K)型、電關式(B)型 |
||||||||||||||
|
固有流量特性 |
等百分比、直線、快開性 |
||||||||||||||
|
允許泄漏量（L/h） |
單座≤10-4×額定容量 |
||||||||||||||
|
固有可調比R |
30:1 |
||||||||||||||
|
公稱壓力PN(MPa) |
1.6、2.5、4.0、6.4 |
||||||||||||||
四、ZAZP電動單座調節閥主要外形尺寸表
|
公稱通徑 |
A |
B |
L |
H |
H1 |
|||
|
PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
熱片型 |
||||
|
20 |
230 |
460 |
180 |
185 |
190 |
653 |
804 |
65 |
|
25 |
185 |
190 |
205 |
665 |
816 |
99 |
||
|
32 |
200 |
210 |
220 |
671 |
822 |
105 |
||
|
40 |
220 |
230 |
240 |
683 |
834 |
116 |
||
|
50 |
230 |
530 |
250 |
255 |
265 |
698 |
849 |
131 |
|
65 |
275 |
285 |
295 |
789 |
949 |
165 |
||
|
80 |
305 |
310 |
325 |
792 |
952 |
173 |
||
|
100 |
350 |
355 |
370 |
796 |
956 |
177 |
||
|
125 |
260 |
630 |
410 |
425 |
440 |
847 |
1062 |
|
